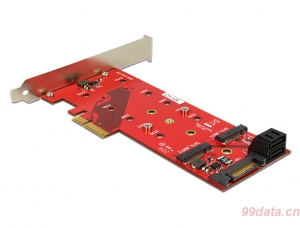

DELOCK 89394 2个SATA+1个PCI-E M.2 NGFF SSD转PCIe×4 3.0转接卡

2个67 pin M.2 NGFF key B插槽+1个67 pin M.2 NGFF key M插槽，可以安装2块SATA协议的M.2 NGFF(67pin key B) SSD固态硬盘与1块PCI-E协议的M.2 NGFF(67pin key M) SSD固态硬盘到台式机电脑、工作站或者服务器的PCIe×4 插槽（也可以安装到PCIe×8或者PCIe×16插槽），支持22110、2280、2260、2242、2230规格的M.2 SSD。所有3块M.2 SSD都可以通过PCI-E插槽供电，也可以通过15 pin SATA电源接口供电。1块PCI-E协议的M.2 NGFF(67pin key M) SSD固态硬盘通过PCI-E插槽传输数据，传输带宽为20Gb/s,测试传输速度可以接近2GB/s（取决于M.2 SSD固态硬盘的速度）。SATA协议的M.2 NGFF(67pin key B) SSD固态硬盘要通过主板的SATA接口传输数据，传输带宽6Gb/s，实测传输速度可以达到SSD固态硬盘的传输速度500MB/s。是台式机电脑、工作站与服务器安装固态硬盘的一种经济实惠的解决方案。M2 SSD固态硬盘功耗更低、速度更快、防震性能更好。

产品亮点

1、  支持各种规格的M.2 SSD固态硬盘；

2、  支持PCI-E与SATA两种协议的M.2 NGFF SSD固态硬盘；

3、  可以通过15 pin SATA电源接口供电，保证供电充足。

产品参数

硬盘接口

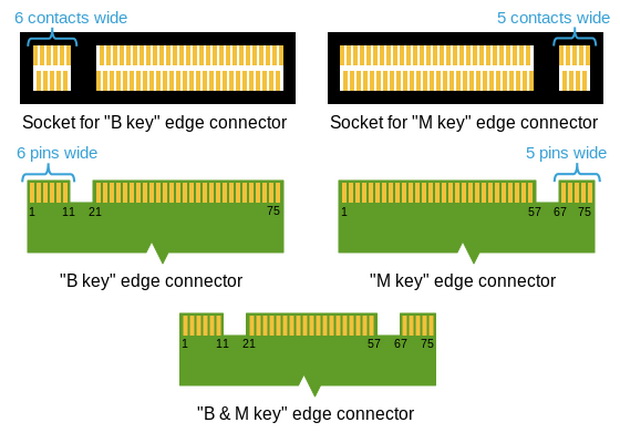

·        2个67 pin M.2 NGFF key B插槽，用于安装SATA协议的M.2 NGFF SSD，通过主板SATA接口传输数据；

·        1个67 pin M.2 NGFF key M插槽，用于安装PCI-E协议的M.2 NGFF SSD，通过PCI-E插槽传输数据；

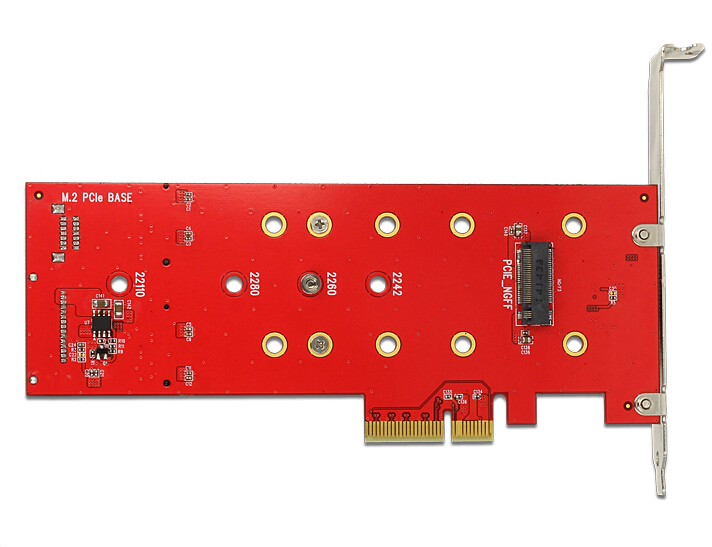

·        支持22110、2280、2260、2242、2230规格的M.2 SSD固态硬盘，所有3块M.2 SSD都可以通过 PCIe 插槽供电，也可以通过15 pin SATA电源接口供电，保证供电充足。

主机接口

·        1个PCI-E X4 3.0插槽，传输带宽20Gb/s，直接为PCI-E协议的M.2 NGFF SSD传输数据，同时可为所有3块M.2 SSD供电；

·        2个7 pin SATA接口，通过SATA数据线与主板SATA接口连接后，为SATA协议的M.2 SSD提供数据传输，传输速度：每插槽6Gb/s，支持NCQ。



硬盘规格

• 可以安装2块SATA协议的M.2 NGFF(67pin key B或者支持SATA协议的key B+M) SSD固态硬盘，规格22110、2280、2260、2242、2230。
• 1块PCI-E协议的M.2 NGFF(67pin key M) SSD固态硬盘，规格22110、2280、2260、2242、2230。

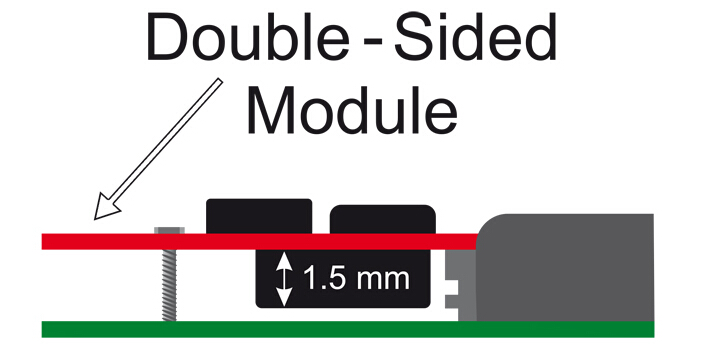

·        可以支持双面颗粒的M.2 NGFF SSD。

·        所有硬盘通过 PCIe 插槽供电，也可以通过15 pin SATA电源接口供电



系统需求

·        操作系统：Windows 7/8/10 64位；Linux 内核版本3.2.0以上

·        电脑主机至少有一个空闲可用的PCI-E X4/X8/X16插槽，主板有2个可用的SATA 6Gb/s接口

包装内容

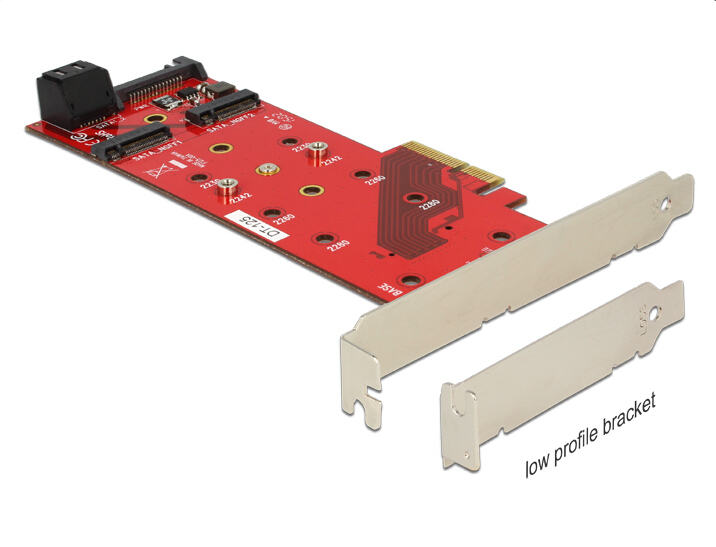

·        转接卡x1；半高挡板x1；固定硬盘用螺钉x3
